悬索桥主缆缠包带介绍
发布时间：2025-12-01
浏览次数：144
主缆缠包带是一种改性氯磺化聚乙烯橡胶层压制品，主要用于安装缠绕在主缆缠丝外部，与主缆除湿系统协同工作，实现大桥主缆的防腐和密封。

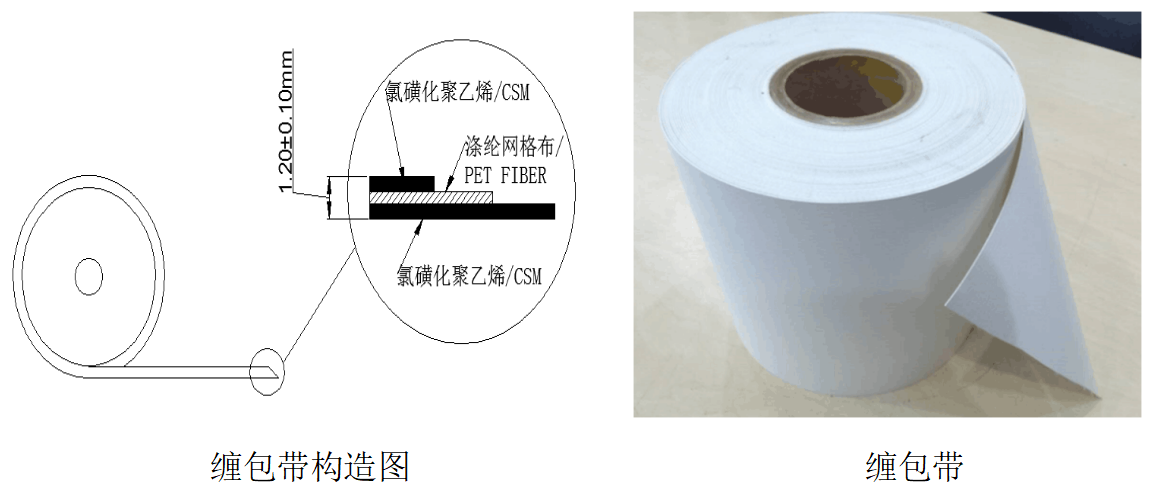

主缆缠包带的厚度精确控制在1.10~1.20mm±0.08mm范围内，其结构独特，由上下两层氯磺化聚乙烯胶膜和中间层的高强涤纶网格布组成。这种设计不仅增强了缠包带的强度和韧性，还提高了其耐腐蚀性和使用寿命。
与传统防腐工艺不同，主缆缠包带的主要用途是缠绕在主缆缠丝外部，形成一道坚实的保护层。通过与主缆除湿系统的协同工作，主缆缠包带能够有效地控制主缆内部的相对湿度，实现空气的干燥，从而达到防腐的目的。

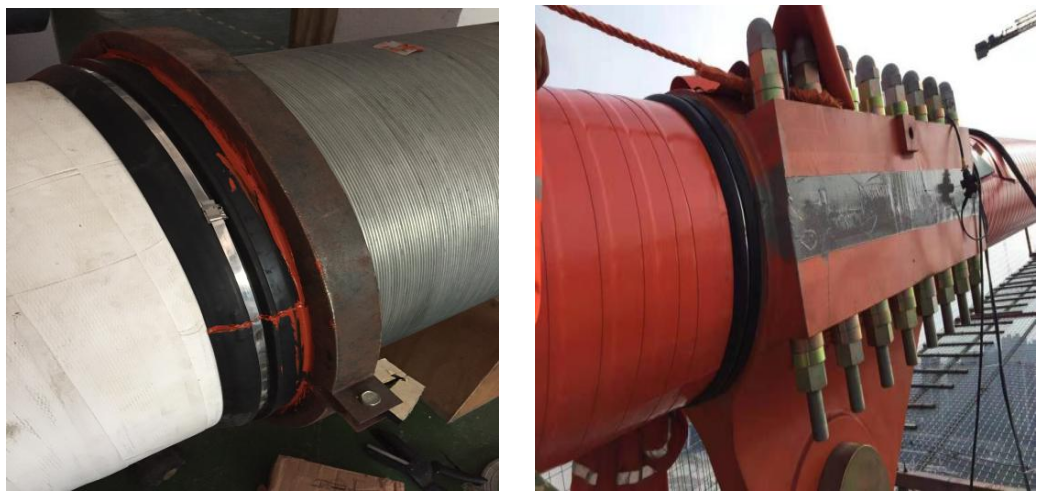

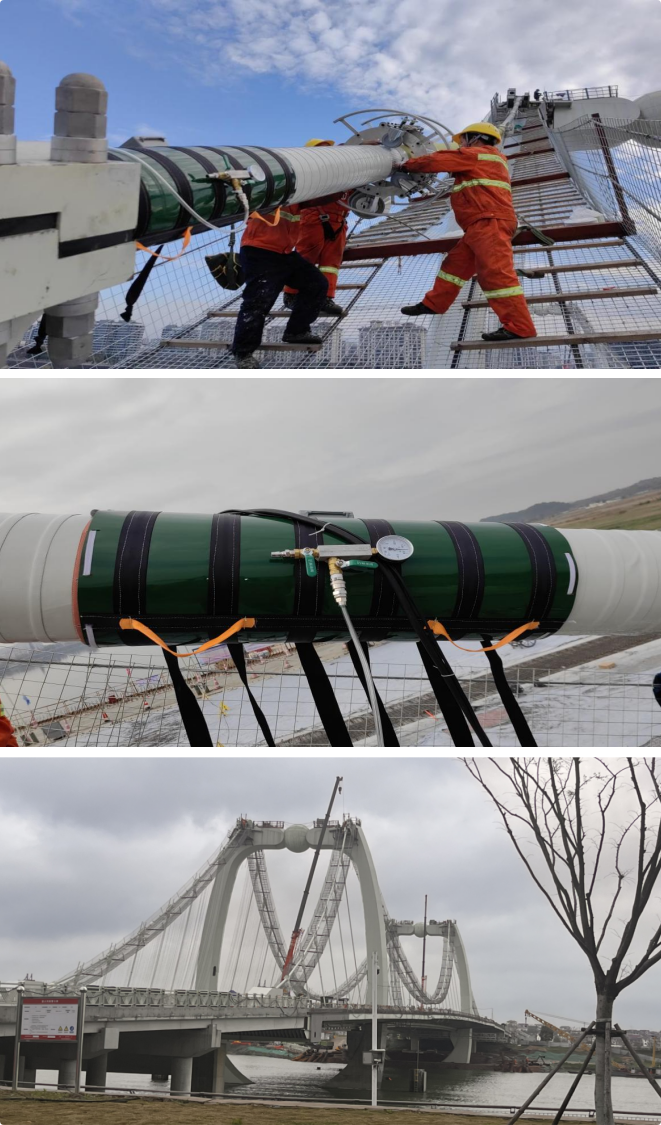

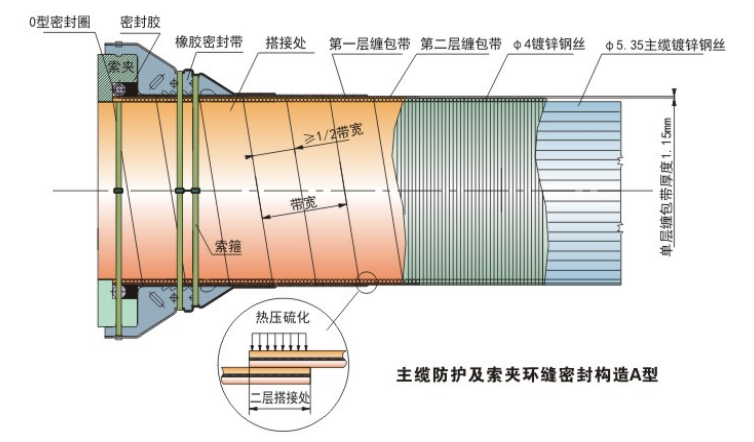

在安装过程中，主缆缠包带通过施加拉力的缠包设备，采用螺旋缠绕方式在索体上按照52%的重叠搭接缠绕，形成2层重叠。随后，对搭接面和接缝进行加压、加热熔接，使缠包带紧贴索面，形成一层致密的保护层。此外，索夹环缝还采用O型密封圈挤压密封胶、楔形橡胶密封带形成自紧密封，进一步保证了主缆的气密性和水密性。
这种新型主缆防护系统不仅安装方便，还具有抗紫外线、耐臭氧、耐酸碱盐等优良性能。其长寿命和可更换的特点，使得大桥主缆的维护更加便捷和经济。同时，缠包带的颜色还可以根据大桥的色调进行定制，实现与大桥外观的和谐统一。
序号 | 检测项目 | 指标 | 参考标准 | |
1 | 厚度,mm | 1.2±0.10 |
GB18173.1-2012 复合片硫化橡胶类FL | |
2 | 拉伸强度，N/cm | 常温（23℃） ≧ | 140 |
|
| 高温（60℃） ≧ | 100 |
| |
3 | 拉断伸长率，% | 常温（23℃） ≧ | 70 |
|
|
| 低温（-20℃） ≧ | 50 |
|
4 | 撕裂强度，N/mm ≧ | 50 |
| |
5 | 不透水性(0.3MPa，30min) | 无渗漏 |
| |
6 | 低温弯折（-40℃） | 无裂纹 |
| |
7 | 加热收缩量，mm ≧ | 4 |
| |
8 | 热空气老化(80℃×168h) | 拉伸强度保持率，% ≧ | 80 |
|
|
| 拉断伸长率保持率，% ≧ | 80 |
|
9 | 耐碱性[饱和Ca(OH) 2溶液23℃×168h] | 拉伸强度保持率，% ≧ | 80 |
|
|
| 拉断伸长率保持率，% ≧ | 80 |
|
10 | 臭氧老化(40℃×168h) | 伸长率20%，200×10-8 | 无裂纹 |
|
12 | 人工气候老化 | 拉伸强度保持率，% ≧ | 80 |
|
|
| 拉断伸长率保持率，% ≧ | 80 |
|
13 | 粘结剥离强度(片材与片材) | 标准试验条件，N/mm ≧ | 5 |
|
|
| 浸水保持率(23℃×168h)，% ≧ | 80 |
|
14 | 邵氏A硬度 | 85±5 | GB/T 531.1-2008 | |
15 | 耐5%NaCl，168h | 拉伸强度保持率，% ≧ | 80 | GB/T 9274-1988 |
|
| 拉伸强度保持率，% ≧ | 80 |
|
16 | 耐5%硫酸，168h | 拉伸强度保持率，% ≧ | 80 | GB/T 9274-1988 |
|
| 拉伸强度保持率，% ≧ | 80 |
|
17 | 盐雾试验，168h | 拉伸强度保持率，% ≧ | 80 | GB/T 10125-2012 |
|
| 拉伸强度保持率，% ≧ | 80 |
|
18 | 耐水性，168h | 无明显变化 | GB/T 1733-1993 | |
19 | 荧光紫外灯老化，250h | 拉伸强度保持率，% ≧ | 80 | GB/T 14522-2008 |
氯丁橡胶密封索夹装置
序号 | 项目名称 | 技术指标 | 测试方法 |
1 | 氯丁橡胶楔形条 | 抗拉强度≧ | GB/T528-2009硫化橡胶或热塑性橡胶 |
|
| 伸长率≧300%/min | 拉伸应力应变性能测定 |
|
| 邵氏硬度55±5 |
|
2 | o型橡胶密封圈 | 外径Φ10min |
|
3 | 不锈钢卡箍 | 带宽3/7,带宽0.5mm |
|
4 | 密封胶 | 中性耐候性结构密封胶 |
|

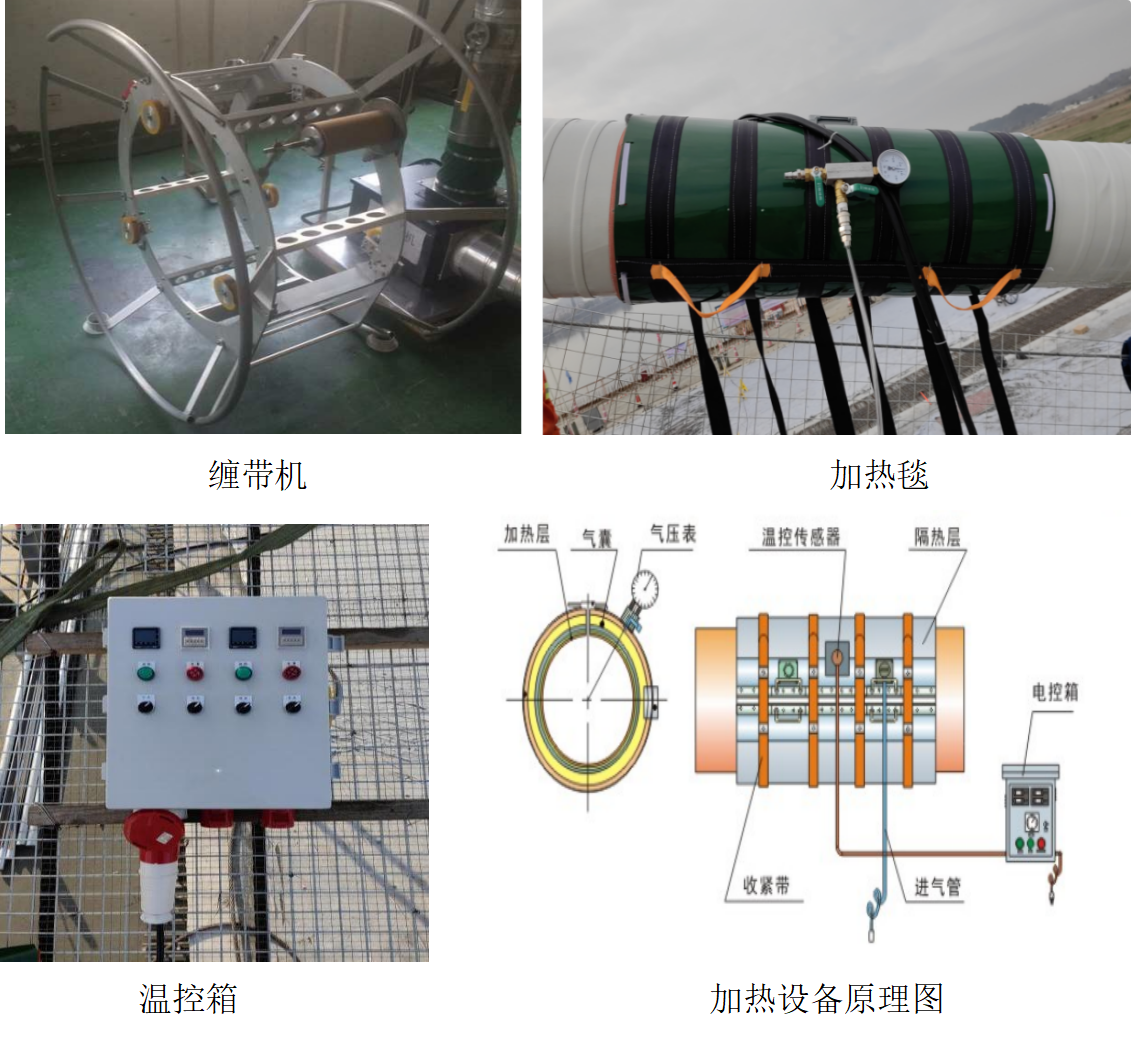

缠带机及加热装置
缠带机和加热装置作为大桥主缆防护系统的重要组成部分，其设计和制造必须严格根据主缆的直径进行定制，以满足桥梁建设的实际需求。
